보호 모드 (protected mode) 변환 및 구축

리얼모드에 비해서 오백배는 어려운거 같은 보호모드를 구축해보자.

---

1. 보호모드란?

• 사용자가 OS의 메모리 공간을 막 다룰 수 있는 리얼모드(16bit)와는 다르게
• 자체적으로 메모리 보호 기능을 가지고 있는 모드(32bit)
• 현재 상용화된 대부분의 OS가 보호모드에 해당됨

왜 굳이 보호모드를 사용해야 하는가?

1. 리얼 모드는 램의 물리주소를 1MB 까지 밖에 사용할 수 없음. -> 하이메모리는 커녕 로우메모리도 못 채우겠다.
2. 사용자가 OS 영역을 침범하는게 불가능하니까 민감한 데이터를 건드릴 수 없으므로, 훨씬 안정성 있다.
3. 복잡했던 리얼 모드의 세그먼트:오프셋 계산 방식에서 탈피할 수 있다(세그먼트:오프셋을 안 쓴다는게 아님) -> 프로그래머가 세그먼트 시작 주소 지정 가능
4. EAX, EBX ... 와 같은 32bit 확장 레지스터를 사용할 수 있다.
5. 잘못된 기계어 명령 필터링 가능



ㅎㅎ. 여기서부터 헬인듯

---

2. GDT (Global Descriptor Table)

세그먼트 영역에 대한 데이터를 일정한 디스크립터 형식으로 기술, 이를 테이블 형태로 모아둔 것



GDT 디스크립터 구조 (64bit)



Segment Limit - 세그먼트의 크기/한계수치, 이후 속성 중 G비트에 따라 한계점이 달라짐

Base Address - 세그먼트의 물리 주소, 하이메모리와 로우메모리 나누어 적재

속성  필드	내용
P (Present)	세그먼트와 메모리 존재 여부
DPL (Descriptor Privilege Level)	커널 레벨인가 유저 레벨인가 (0:커널, 3:유저)
S	(0:SS, 1:CS or DS)
Type	권한 설정
G	세그먼트 단위 설정 (0: 바이트 단위, 1:4KB 단위)
D (Default Operation Size)	(0:16bit 세그먼트, 1:32bit 세그먼트)
0	별 의미 x. 그냥 0
AVL (Available and reserved bits)	시스템 소프트웨어에 의해 사용되는 구간



코드로 구현하자면 다음과 같다.





위처럼 단축할 수 있다.



그럼 이제 gdt를 구현했으니 이걸 사용하겠다고 시스템에 전달만 하면 된다.



lgdt[gdtr]



LGDT : gdt의 베이스 어드레스와 세그먼트리미트 값을 인자값으로 전달받은 후, gdtr 레지스터에 파라미터로 전달

GDTR : gdt를 받아들이는 레지스터





다음과 같이 lgdt에 파라미터로 전달할 gdtr 코드를 짜준다.

유의 - 이 gdtr은 gdtr레지스터 그 자체의 코드가 아니라, gdtr에 인자를 전달하는 역할을 하는 ldgt에 데이터를 넘기기 위해 이름만 gdtr인 포인터를 구현한 것일 뿐이다.







---

3. 보호모드의 주소 지정 방법

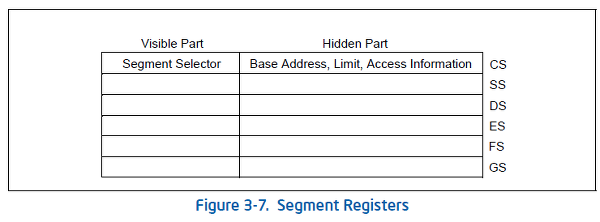

먼저 세그먼트 레지스터의 구성에 대해 알아보자.

Visible Part : 세그먼트 셀렉터로, GDT를 가리키는 포인터라고 할 수 있겠다. (사용자가 확인할 수 있는 부분)

Hidden Part : Visible Part가 가리키는 대상, GDT 그 자체가 저장되는 부분이다.



세그먼트 셀렉터의 구성이다.

Index : 상위 13비트, 디스크립터를 찾기 위한 인덱스

TI (Table Indicator) :  0이면 GDT, 1이면 LDT

RPL(Requested Privilege Level) : 특권 권한으로, 0에서 3까지 가질 수 있다. 0이면 가장 강력한 레벨로 사용자가 커널에 접근할 수 있는 것이며, 3이면 user 레벨로 디스크립터 DPL이 0(커널 레벨) 이라면 접근할 수 없는 상태를 의미한다.





셀렉터는 다음과 같이 적용시킬 수 있다.







; Boot.asm

[org 0]
[bits 16]

jmp 0x07C0:start

start:
	mov ax, cs
	mov ds, ax
	mov es, ax

	mov ax, 0xB800
	mov es, ax

	mov byte[es:0], 'h'
	mov byte[es:1], 0x09
	mov byte[es:2], 'i'
	mov byte[es:3], 0x09

read:
	mov ax, 0x1000
	mov es, ax
	mov bx, 0 ; 0x1000:0000 주소로 읽어 => 물리주소 0x10000

	mov ah, 2 ; 디스크에 있는 데이터를 es:bx의 주소로
	mov al, 1 ; 1섹터를 읽을 것이다
	mov ch, 0 ; 0번째 실린더
	mov cl, 2 ; 2번째 섹터부터 읽기 시작한다
	mov dh, 0 ; 헤드는 0
	mov dl, 0 ; 플로피 디스크 읽기
	int 13h

	jc read ; 에러나면 다시

	mov dx, 0x3F2 ;플로피디스크 드라이브의
	xor al, al	; 모터를 끈다
	out dx, al

	cli

lgdt[gdtr]

mov eax, cr0
or eax, 1
mov cr0, eax

jmp $+2
nop
nop

mov bx, DataSegment
mov ds, bx
mov es, bx
mov fs, bx
mov gs, bx
mov ss, bx

jmp dword CodeSegment:0x10000


gdtr:
	dw gdt_end - gdt - 1
	dd gdt+0x7C00

gdt:
	dd 0,0 ; NULL 세그
	CodeSegment equ 0x08
	dd 0x0000FFFF, 0x00CF9A00 ; 코드 세그
	DataSegment equ 0x10
	dd 0x0000FFFF, 0x00CF9200 ; 데이터 세그
	VideoSegment equ 0x18
	dd 0x8000FFFF, 0x0040920B ; 비디오 세그

gdt_end:
	times 510-($-$$) db 0
	dw 0xAA55

;Sector2.asm

CodeSegment equ 0x08
DataSegment equ 0x10
VideoSegment equ 0x18

[org 0x10000]
[bits 32]

mov ax, VideoSegment
mov es, ax

mov byte[es:0x08], 'P'
mov byte[es:0x09], 0x09

jmp $

times 512-($-$$) db 0

대략적으로 과정을 설명하자면,

1. Boot.asm에서 hi를 찍는다.
2. 하드디스크 읽기를 통해 섹터 2를 0x10000에 적재
3. 16비트 -> 32비트로 전환
4. Sector2.asm으로 점프
5. P 출력

위 코드를 새로 컴파일한 img 파일들을 합쳐 하나의 disk.img 파일로 만들어준다.

이 파일을 가상머신에 넣어주고 실행시키면



위와 같이 뜨면 잘 된 것이다.

이렇게 리얼모드에서 보호모드로 변환을 마쳤다.
